產品介紹
半波整流的機型,探測深度可以達到3-4mm
磁化方式：周向、縱向、復合三種磁化方式
周向磁化電流：
AC 0-3000A有效值，連續可調
DC 0-3000A平均值（半波兩倍于平均值），連續可調
縱向磁化磁勢：
AC 0-18000AT有效值，連續可調
DC 0-18000AT平均值（半波兩倍于平均值),連續可調
電極間距: 0-500mm電動可調
暫載率: ≥25%
夾持方式：氣動夾緊
探傷靈敏度：15/100A1型試片清晰顯示
探傷節拍：約10秒/件(上下料及觀察時間除外，探傷時間和工藝過程可根據需方實際需要，程序可調整) |
|
|
|
 |
|

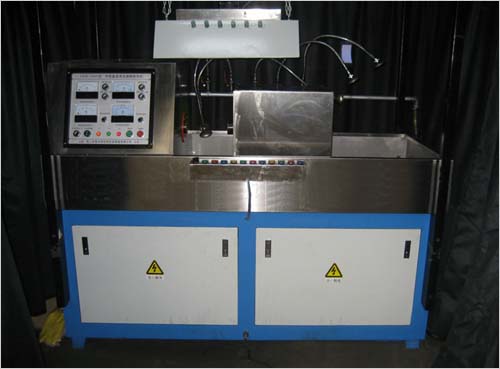

CBW-3000半波直流熒光磁粉探傷機系機電組合型半自動磁粉探傷設備，由電源控制系統、夾持磁化裝置、磁懸液系統等幾大部分組成，適用于以濕式磁粉法檢測由鐵磁性材料制成的軸、管、棒類零件的表面及近表面因鑄造、鍛造、加工、疲勞等各種原因引起的裂紋和各種細微缺陷。

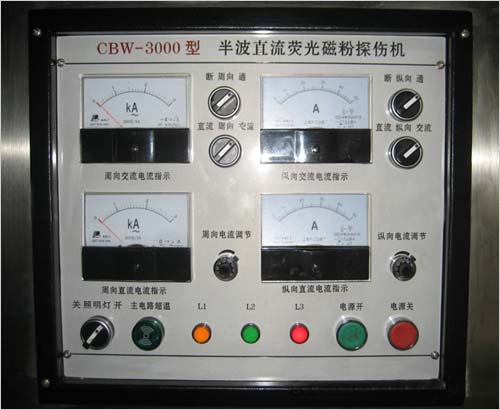

本設備采用手動、自動兩種運行方式，由可編程控制器（OMRONPLC）集中控制。手動時，可進行每個功能的單步獨立操作；自動時，設備自動執行PLC內部程序，工件上料到位夾緊后，按啟動按鈕，可實現工件的轉動——噴淋——磁化等一系列動作。手動退磁后松開工件。周向磁化采用直接通電，縱向磁化采用兩組圓形結構的線圈，具有良好的磁化效果，線圈為內置隱藏式設計。交流磁化均帶斷電相位控制，具有較好的剩磁穩定度，既適用于連續法探傷檢查，又適用于剩磁法探傷檢查。復合磁化在工件上形成旋轉磁場，一次性顯示磁跡，具有較高的工作效率。
技術參數
磁化方式：周向、縱向、復合三種磁化方式；
周向磁化電流：AC0-3000A有效值，連續可調，DC0-3000A平均值（半波兩倍于平均值），連續可調；
縱向磁化磁勢：AC0-18000AT有效值，連續可調，DC0-18000AT平均值（半波兩倍于平均值），連續可調,
電極間距：0-500mm電動可調；
暫載率：≥25%；
夾持方式：氣動夾緊；
運行方式：手動/自動；
探傷靈敏度：15/100A1型試片清晰顯示；
探傷節拍：約10秒/件(上下料及觀察時間除外，探傷時間和工藝過程可根據需方實際需要，程序可調整)；
電源：三相四線380V±5%50Hz120A；

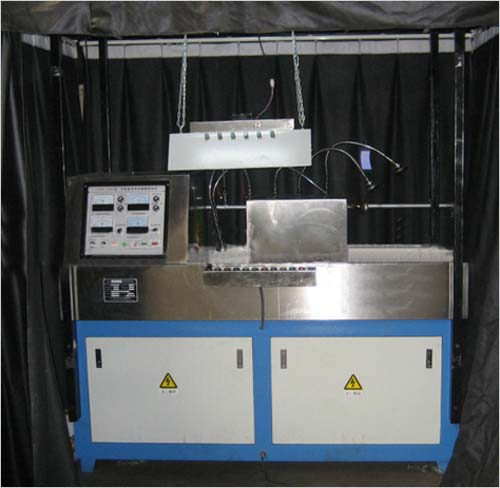

外形尺寸：1800×900×1500mm（含噴淋架高度）；暗房：2300×2000×2100mm
壓縮空氣：0.4～0.6MPa；
使用環境：溫度-5℃+45℃，相對濕度≤80%，無腐蝕氣體、粉塵及中高頻干擾；
重量：約1100Kg。
| |
 |
|
|
|
|
|
|
